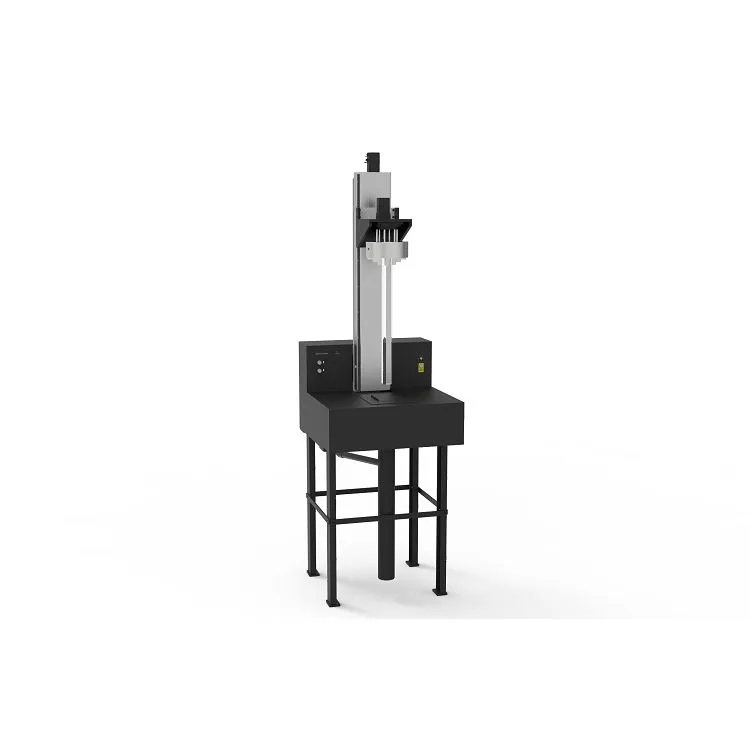

فائبر پریفورم ریفریکیٹک انڈیکس پروفائلر

فائبر پریفورم پروفائلر ایک انتہائی عین مطابق آپٹیکل پیمائش کرنے والا آلہ ہے جو فائبر مینوفیکچرنگ انڈسٹری میں "فائبر پریفورمز" پر "کوالٹی معائنہ" کرنے کے لئے استعمال ہوتا ہے۔ اس کا بنیادی فنکشن غیر - تباہ کن طور پر اور اعلی صحت سے متعلق پیمائش کے ساتھ یہ ہے کہ پریفورم کے کراس - سیکشن کی اضطراری اشاریہ تقسیم۔ PRIP - 60 پریفورم تجزیہ کار انسٹالیشن کے لئے عمودی ڈھانچہ اپناتا ہے ، جو مکمل طور پر خودکار گردش اور طول البلد ترجمے کی حمایت کرتا ہے۔ مواد کی لوڈنگ اور ان لوڈنگ آسان اور آسان ہے ، جس سے ایک شخص کو آزادانہ طور پر لوڈنگ اور ان لوڈنگ مکمل کرنے کی اجازت ملتی ہے۔ یہ پیشگیوں سے نکالے گئے آپٹیکل ریشوں کے موڈ فیلڈ قطر ، بازی اور کٹ آف طول موج کی درست پیشن گوئی کرسکتا ہے۔ اس میں بلٹ ان معیاری راڈ انشانکن ہے۔

اس کا ورک فلو عام طور پر اس طرح ہوتا ہے: 1۔ نمونے لینے: ماپنے والے فائبر پریفورم کو ایک اعلی - صحت سے متعلق گھومنے والا پلیٹ فارم . 2. لیزر بیم کے اخراج پر طے کیا جاتا ہے: آلے کا سیکشن ایک کولیٹڈ لیزر بیم (عام طور پر ایک ہی -}}}}}}}}}}}}}}}}}) کا اخراج ہوتا ہے۔ پریفورم . 3. مداخلت جنریشن: روشنی کے بیم ، جب مختلف اضطراب انگیز اشاریوں کے ساتھ کور اور کلیڈنگ پرتوں سے گزرتے ہیں تو ، چھوٹے آپٹیکل راہ کے اختلافات پیدا کریں گے۔ آلے کے اندر انٹرفیومیٹر اس معلومات کو اپنی گرفت میں لےتا ہے اور ایک مداخلت کا نمونہ بناتا ہے . 4. حساب کتاب اور تعمیر نو: طاقتور کمپیوٹر سافٹ ویئر ان مداخلت کے نمونوں کا تجزیہ کرنے اور حل کرنے کے لئے الگورتھم (جیسے الٹا ہابیل ٹرانسفارمیشن) کا استعمال کرے گا ، بالآخر دو {-}}} {9 {9 {9 {9 {9 {9 {9 {9 {9 {9 {9 {9 {9 {9 {9} 9} 9} 9} 9}}}} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9} 9 کراس - سیکشن۔

PRIP - 60 آپٹیکل فائبر پریفورم اپریٹک انڈیکس پیمائش کے میدان میں تکنیکی سطح کی نمائندگی کرتا ہے۔ اس کے غیر - تباہ کن ، اعلی - صحت سے متعلق ، خودکار اور تین - جہتی پینورامک تجزیہ صلاحیتوں کے ذریعہ ، یہ معیار کے کنٹرول کو "پوسٹ-} واقعہ کے تدارک سے" آپ سے پہلے کی پیش گوئی اور عمل سے بہتر بناتا ہے۔

• اعلی صحت سے متعلق اور اعلی قرارداد

یہ بنیادی اور کلیڈنگ کے مابین چھوٹے سے اضطراب انگیز اشاریہ کے اختلافات کے ساتھ ساتھ صلیب - سیکشن کے اندر ٹھیک ٹھیک تبدیلیوں کو انتہائی درست طریقے سے تمیز کرسکتا ہے۔ مقامی قرارداد انتہائی زیادہ ہے ، جس سے پہلے سے پہلے کی چھڑیوں کے حصے اور کھڑی ساختی تبدیلیوں کی واضح شناخت {{{2} سیکشن کو قابل بناتا ہے۔ یہ پیچیدہ کراس - حصوں (جیسے ملٹی - اسٹیج یا خصوصی آپٹیکل ریشوں) کا تجزیہ کرنے کے لئے بہت ضروری ہے۔

• غیر - رابطہ اور غیر - تباہ کن پیمائش

آپٹیکل مداخلت کے اصول کی بنیاد پر ، پیمائش کے عمل میں پیش کردہ چھڑی کی سطح سے کسی بھی رابطے کی ضرورت نہیں ہوتی ہے ، اس طرح کھرچنے یا آلودگی کے خطرات سے گریز کرتے ہیں۔

• مکمل طور پر خودکار اور اعلی کارکردگی

صارفین کو صرف پیش کردہ سلاخوں کو انسٹال کرنے کی ضرورت ہے ، اور سافٹ ویئر خود بخود فوکسنگ ، اسکیننگ ، گردش ، ڈیٹا اکٹھا کرنے اور حساب کتاب سمیت تمام عملوں کو مکمل کرسکتا ہے ، جس سے آپریشنل مشکل اور انسانی غلطی کو نمایاں طور پر کم کیا جاسکتا ہے۔ ایک مکمل دو - جہتی پروفائل پیمائش عام طور پر چند منٹ کے اندر مکمل کی جاسکتی ہے ، اور ایک تفصیلی رپورٹ تیار کی جائے گی۔ یہ پروڈکشن لائن پر آن لائن 100 full مکمل معائنہ تال کے لئے انتہائی موزوں ہے ، جس سے پیداوار کی کارکردگی کو یقینی بنایا جاسکے۔

اضطراب انڈیکس پروفائل پیمائش اور تجزیہ

1. جیومیٹرک پیرامیٹرز کا پتہ لگانا

• کور قطر: قطعی طور پر پریفورم راڈ کی بنیادی پرت کے قطر کی پیمائش کریں ، کیونکہ یہ ایک کلیدی پیرامیٹر ہے جو آپٹیکل فائبر کی حتمی آپٹیکل کارکردگی کا تعین کرتا ہے۔
• کلیڈنگ قطر: بیرونی کلیڈنگ کے قطر کی پیمائش کریں اور اس بات کو یقینی بنائیں کہ یہ معیاری وضاحتوں کے مطابق ہے۔
• حراستی: چیک کریں کہ آیا بنیادی پرت کا مرکز کلیڈنگ پرت کے ساتھ منسلک ہے یا نہیں۔ ناقص حراستی سے فائبر کنکشن کے نقصان میں اضافہ ہوگا۔

2. آپٹیکل کارکردگی کی پیش گوئی اور تشخیص

• عددی یپرچر: اضطراری اشاریہ کی تقسیم کے حساب کتاب کی بنیاد پر ، یہ طے کیا جاتا ہے کہ عددی یپرچر آپٹیکل فائبر کی روشنی کو جمع کرنے کی صلاحیت اور موڈ ٹرانسمیشن کی خصوصیات کا تعین کرتا ہے۔ PRIP - 60 جانچ سے پہلے پری فارم کی چھڑی کو کسی فائبر میں کھینچنے کے بغیر براہ راست اور درست طریقے سے NA ویلیو کی پیمائش کرسکتا ہے۔
• بینڈوتھ/بازی کی خصوصیت کی پیش گوئی: ملٹی موڈ آپٹیکل ریشوں کے لئے ، ان کے اضطراب انگیز انڈیکس پروفائل کی شکل (جیسے مثالی پیرابولک "الفا پروفائل") فائبر کی بینڈوتھ کی کارکردگی کا براہ راست تعین کرتی ہے۔ prip - 60 پروفائل کی شکل کا عین مطابق تجزیہ کرسکتے ہیں ، اس طرح ڈرائنگ سے پہلے حتمی فائبر کی بینڈوتھ کی صلاحیت کی پیش گوئی کرتے ہیں۔ سنگل موڈ آپٹیکل ریشوں کے ل the ، پروفائل موڈ فیلڈ قطر اور بازی جیسی خصوصیات کو متاثر کرتا ہے۔
• کٹ {{0} of آف طول موج کا تخمینہ: سنگل - موڈ آپٹیکل ریشوں کی کٹ آف طول موج کا تخمینہ شدہ ریفریٹک انڈیکس تقسیم کی بنیاد پر لگایا جاسکتا ہے۔

پیداوار کے عمل کی تحقیق اور ترقی میں مخصوص اطلاق کے منظرنامے

1. ریسرچ اینڈ ڈویلپمنٹ (آر اینڈ ڈی) اسٹیج

• نئے فارمولے / نئے عمل کی توثیق: جب نئے ڈوپنگ ایجنٹ فارمولیشنوں (جیسے جرمینیم ، فلورین ، وغیرہ) تیار کرتے ہیں ، نئے جمع کرنے کے عمل (جیسے ایم سی وی ڈی ، او وی ڈی ، وی اے ڈی) کو اپناتے ہیں ، یا نئی قسم کے ساختہ آپٹیکل ریشوں (جیسے سنگل -} وضع فائبر پریئرز ، فوٹونک کرسٹل فائبرز کا استعمال کرتے ہیں ، نیا پریفورم ڈیزائن ہدف کے مطابق ہے۔
• مسئلے کی تشخیص اور اصلاح: اگر من گھڑت آپٹیکل فائبر کی کارکردگی معیارات کو پورا کرنے میں ناکام ہوجاتی ہے تو ، پریفرمیڈ چھڑی کے اضطراب انگیز انڈیکس پروفائل کو اس بات کی تشخیص کرنے کے لئے جواب دیا جاسکتا ہے کہ عمل کے مرحلے (جیسے ناہموار جمع ، سائنٹرنگ گرنے ، وغیرہ) غلط ہوچکے ہیں ، اس طرح عمل کی اصلاح کی رہنمائی کرتے ہیں۔

2. پروڈکشن پروسیس کنٹرول (QC/QA)

• آن لائن کوالٹی معائنہ: پروڈکشن لائن پر ، تیار کردہ پریفورمز کے ہر ایک یا ہر بیچ پر 100 ٪ معائنہ کیا جاتا ہے تاکہ یہ یقینی بنایا جاسکے کہ کلیدی پیرامیٹرز جیسے اضطراری انڈیکس پروفائل ، کور قطر ، عددی یپرچر ، وغیرہ رواداری کی حد میں سختی سے کنٹرول ہوتے ہیں۔
• درجہ بندی اور اسکریننگ: پیمائش کے نتائج کی بنیاد پر پریفرمیڈڈ سلاخوں کی درجہ بندی کی گئی ہے۔ عمدہ کارکردگی کے حامل افراد کو اعلی - اختتامی آپٹیکل ریشوں کی تیاری کے لئے استعمال کیا جاتا ہے ، جو کوالیفائیڈ رینج کے اندر پیرامیٹرز رکھتے ہیں لیکن زیادہ سے زیادہ آپ کو معیاری آپٹیکل ریشوں کی تیاری کے لئے استعمال نہیں کیا جاسکتا ہے ، اور نااہل افراد کو ختم یا دوبارہ کام کیا جاتا ہے۔ اس سے وسائل کی زیادہ سے زیادہ مختص رقم حاصل ہوتی ہے اور حتمی مصنوعات کے معیار کی مستقل مزاجی کو یقینی بنایا جاتا ہے۔
• عمل استحکام کی نگرانی: نمونے لینے کے باقاعدگی سے معائنے سے پروڈکشن لائن کے لمبے - اصطلاح کے استحکام کی نگرانی ہوسکتی ہے ، فوری طور پر عمل کے بڑھنے کے رجحان کا پتہ لگاسکتا ہے ، اور روک تھام کی دیکھ بھال حاصل کرسکتا ہے۔
